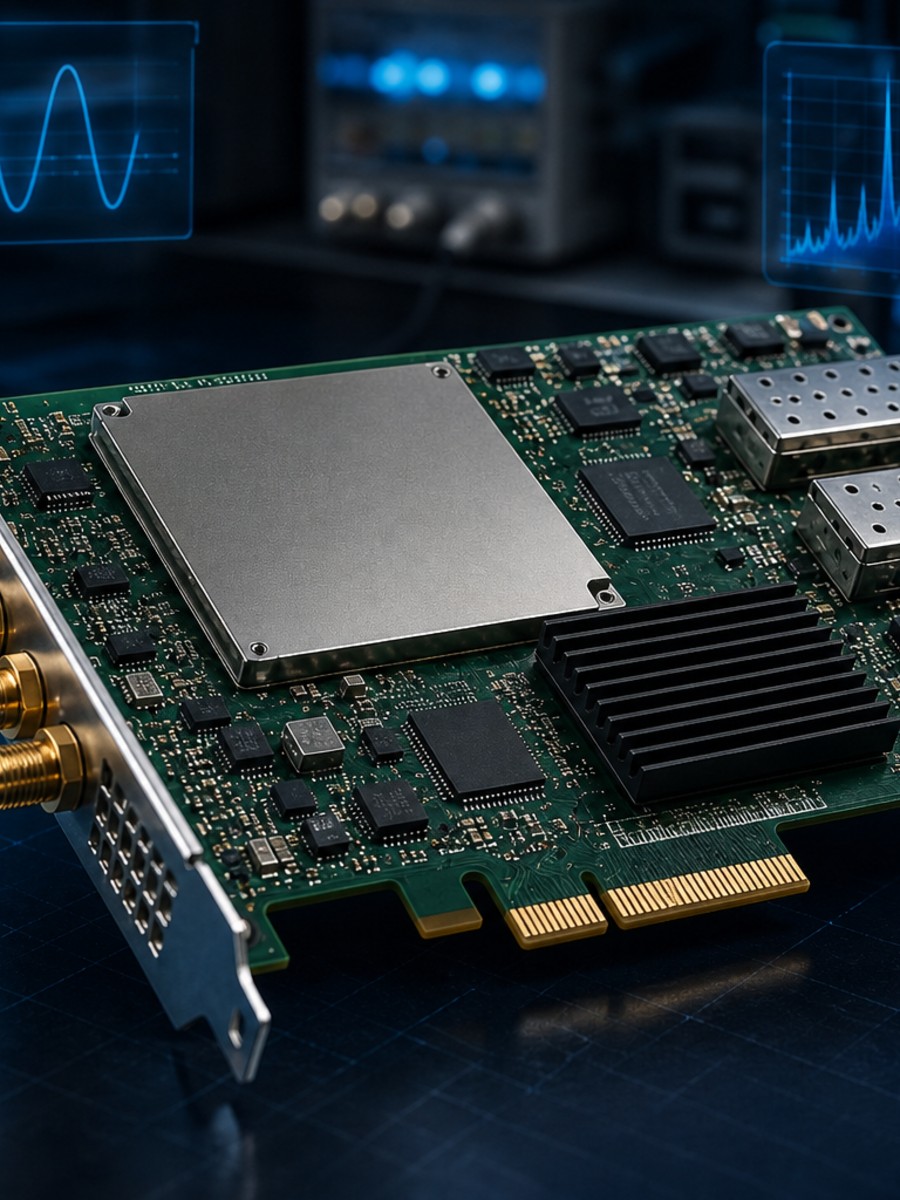

FMC+ / AD9082 MxFE Kartı
FMC+ AD9082 MxFE kartı, FPGA'dan gelen sayısal IQ akışını analog/RF çıkışa dönüştürür. Analog Devices'ın MxFE mimarisi sayesinde 4 kanallı yüksek hızlı DAC ve 2 kanallı ADC, tek bir entegre devre üzerinde bir arada çalışır.
Geniş anlık bant genişliği ve yüksek SFDR performansı (~40 dBc) ile saniyede 1 milyona kadar darbenin analog olarak üretilebildiği elektronik harp senaryolarına yöneliktir. FM, PM ve S-RF modülasyon tipleri desteklenir.
Geniş anlık bant genişliği ve yüksek SFDR performansı (~40 dBc) ile saniyede 1 milyona kadar darbenin analog olarak üretilebildiği elektronik harp senaryolarına yöneliktir. FM, PM ve S-RF modülasyon tipleri desteklenir.
- DAC:12 GSPS
- ADC:6 GSPS
- Arayüz:JESD204B/C
- Bant Genişliği:~8 GHz
DAC ve ADC Özellikleri
| Özellik | Değer / Açıklama |
|---|---|
| DAC Kanal Sayısı | 4× kanal |
| DAC Örnekleme Hızı | 12 GSPS, 16-bit |
| DAC Sentez | DDS (Direct Digital Synthesis) |
| DAC Bant Genişliği | ~8 GHz analog bant genişliği |
| ADC Kanal Sayısı | 2× kanal |
| ADC Örnekleme Hızı | 6 GSPS, 12-bit |
| ADC Bant Genişliği | ~8 GHz analog giriş bant genişliği |
Arayüzler ve Clock
| Özellik | Değer / Açıklama |
|---|---|
| FPGA Arayüzü | HSPC / VITA 57 FMC+ konnektörü — GTY/GTH yüksek hızlı seri hatlar |
| Veri Arayüzü | JESD204B/C — 8 lane, 24.75 Gbps'e kadar |
| Konfigürasyon | SPI, I2C, JTAG |
| Clock Girişi | DEV_CLK + SYSREF — taşıyıcı üzerinden; opsiyonel RF synthesizer |
| RF Çıkışları | 6× SSMC/SMA RF konnektör |
| Güç | 12V + 3.3V_AUX (FMC+ güç rayları) |
Performans Hedefleri
| Özellik | Değer / Açıklama |
|---|---|
| DTK Üretim Hızı | Saniyede 1 milyon darbe (sistem entegrasyon hedefi) |
| IQ Üretim Hızı | Saniyede 1 milyon I ve Q veri çifti |
| SFDR Performansı | ≥40 dBc spur (anlık bant genişliği içinde) |
| Modülasyon Tipleri | FM / PM / S-RF — zaman paylaşımlı çoklu emitter desteği |
Teknik özellikler
MxFE performans avantajları

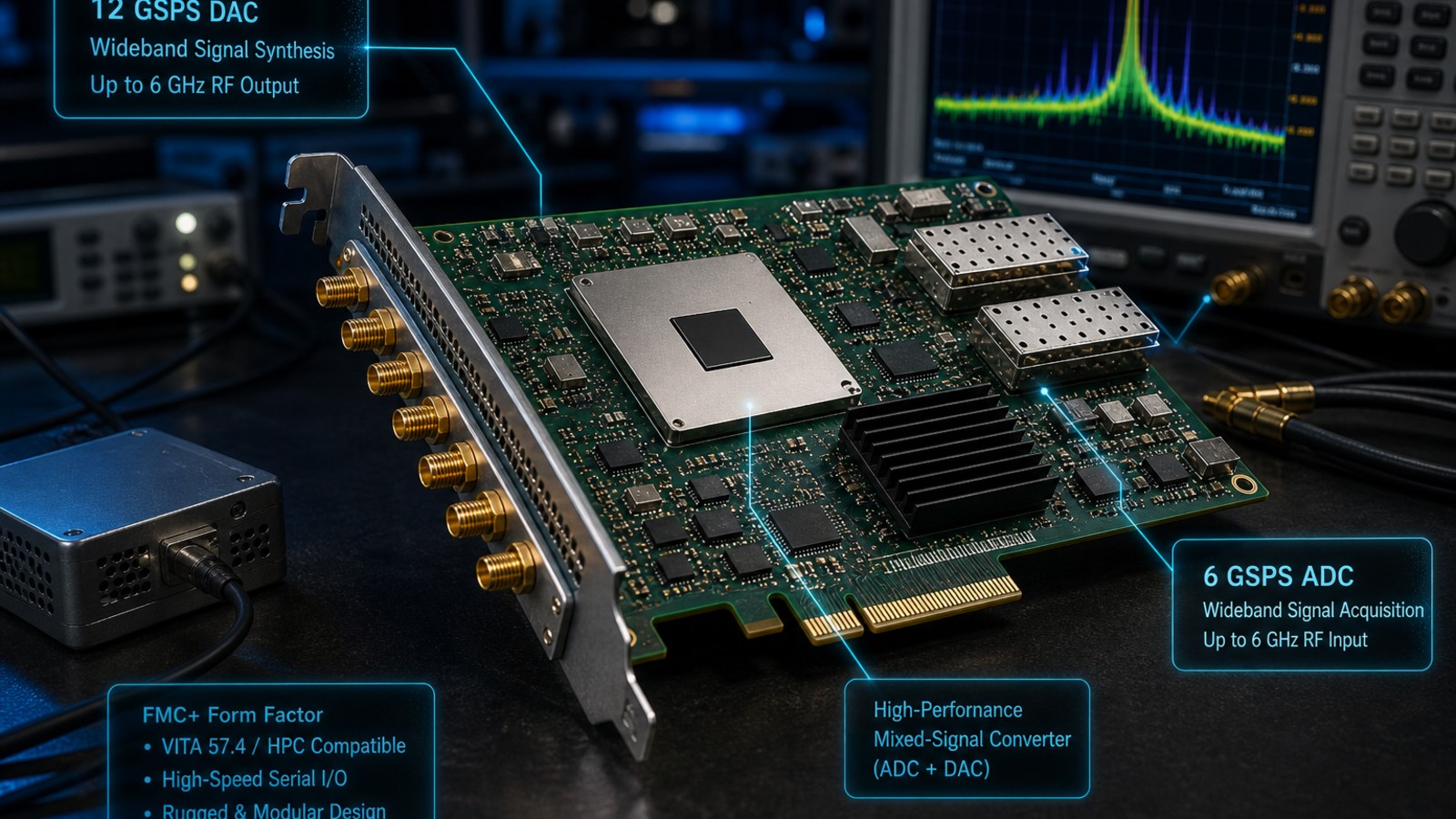

4 kanallı 12 GSPS DAC ve 2 kanallı 6 GSPS ADC ile ~8 GHz analog bant genişliği sunar.
- 12 GSPS 16-bit DAC (4 kanal)
- JESD204B/C 8 lane arayüz
- 6 GSPS 12-bit ADC (2 kanal)
- FM/PM/S-RF modülasyon desteği
Sonuç
Yüksek hızlı analog/RF dönüşüm
AD9082 MxFE kartı, FPGA Taşıyıcı Kartı ile birlikte elektronik harp ve radar uygulamaları için tam modüler sayısal sinyal üreteci çözümünü tamamlar.
