VPX Şase — Backplane
Backplane

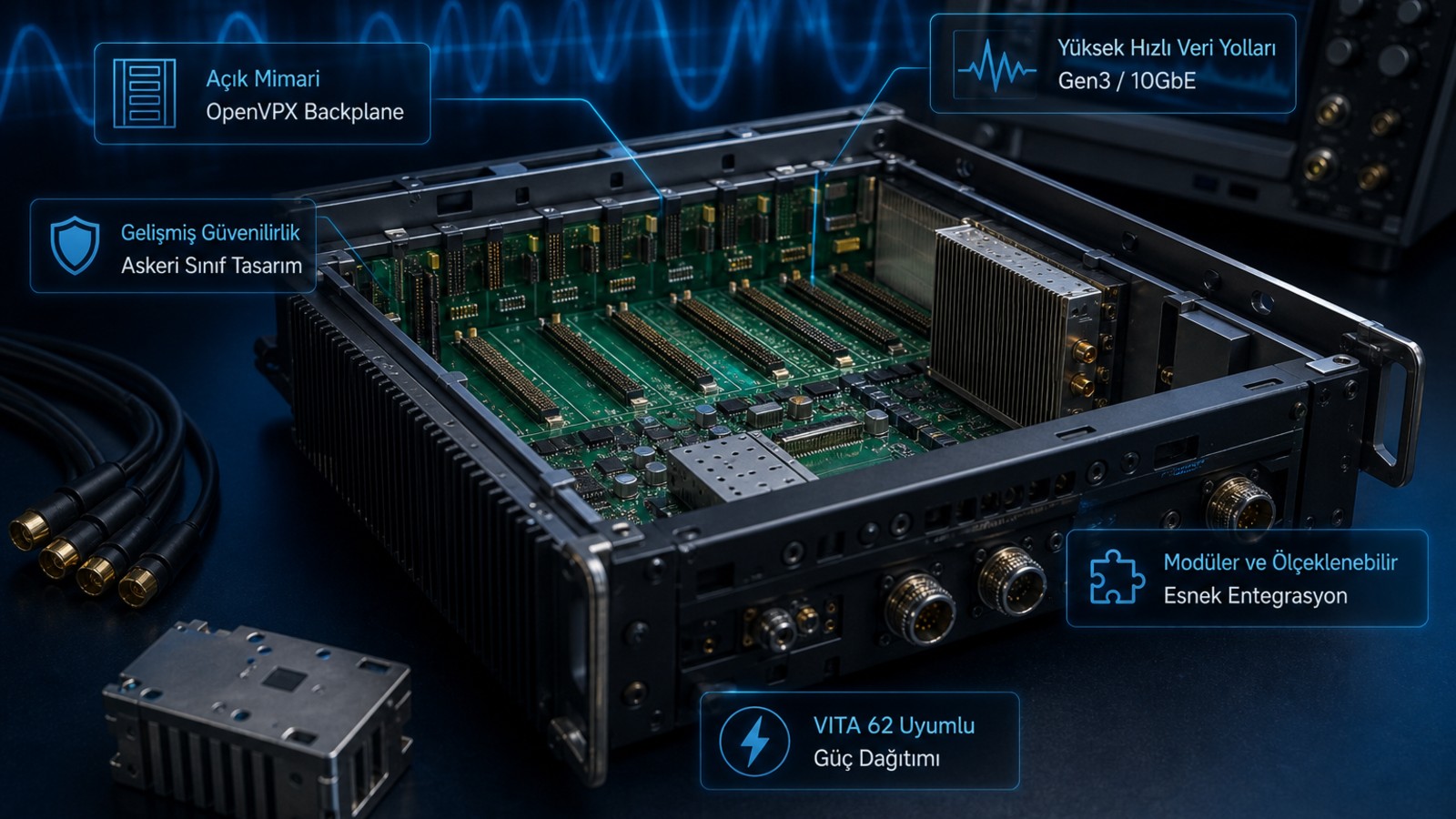

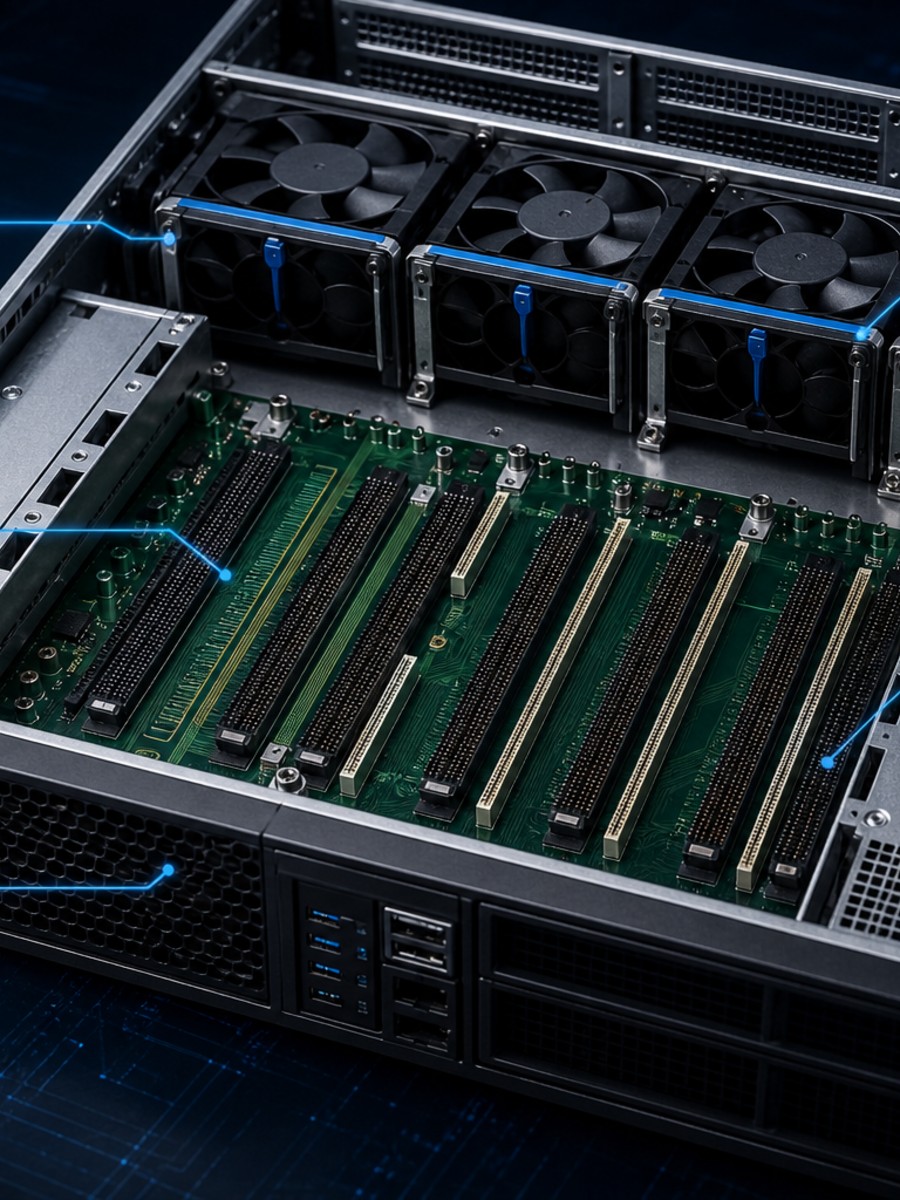

VPX Backplane, elektronik harp, radar ve görev bilgisayarı sistemleri için geliştirilmekte olan 8 slotlu, VITA/OpenVPX/SOSA prensiplerine dayalı modüler altyapı kartıdır. Şasi içindeki tüm modüller arasında yüksek hızlı veri, kontrol, yönetim, clock ve güç iletimini tek bir baskı devre üzerinden sağlar.
- Slot:8-Slot
- Standart:OpenVPX
- Uyumluluk:SOSA Uyumlu
- Fabric:PCIe Gen3
- VITA:VITA 62
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Slot Yapısı | 8-slot: 1× Güç, 1× SBC, 1× Switch, 1× Clock, 3–5× Payload |
| Data Plane | PCIe Gen3 x4/x8 — Switch merkezli fabric (40GBASE-KR4 opsiyonu) |
| Control Plane | 10GBASE-KR4 Ethernet |
| Expansion Plane | UTP 10GBASE-KR — opsiyonel ikincil veri düzlemi |
| Clock Plane | Radial düşük-jitter clock dağıtımı — P1 konnektörü üzerinden |
| Management | IPMB-A/B, VITA 46.11 uyumlu, IPMI (I2C tabanlı şasi yönetimi) |
| Güç Rayları | +12V, +3.3V, +5V, ±12V AUX (VITA 62 yaklaşımı) |
| RF Genişleme (P2) | VITA 67.3 — nano-coax (20× kadar) veya optik MT konnektör |
| Hata Ayıklama | JTAG chain dahil |
Teknik özellikler
Modüler altyapı avantajları
VITA 67 optik/koaksiyel interconnect desteği, yüksek hızlı switch backplane seçenekleri ve saha/laboratuvar ATE entegrasyonu ile tam modüler VPX çözümü sunar.
- VITA 67 optik/koaksiyel interconnect desteği
- Ruggedize mekanik tasarım
- Yüksek hızlı switch backplane seçenekleri
- Saha ve laboratuvar ATE entegrasyonu
Sonuç
Güvenilir performans, zamanında teslimat
Modüler backplane mimarisi, kritik görev platformlarında ölçeklenebilir ve sürdürülebilir sistem entegrasyonu sağlar.
